Условие:
Дана батарея конденсаторов, соединённых смешанным способом и подключённых к сети переменного тока напряжением 220 В. Схема включения приведена на рисунке 1.1.

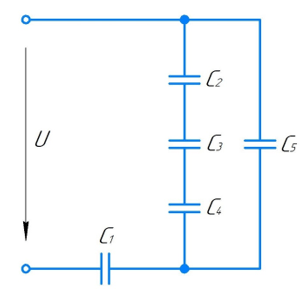

Рисунок 1.1 – Исследуемая схема электрической цепи
Параметры конденсаторов приведены в таблице 1.1.
Таблица 1.1 – Параметры конденсаторов
Необходимо рассчитать:
1.Эквивалентную ёмкость батареи конденсаторов (Cэкв);
2.Заряд каждого конденсатора (q1,q2,q3,q4,q5);
3.Энергию каждого конденсатора (W1,W2,W3,W4,W5).
Решение:
Для заданной электрической цепи покажем падение напряжения на каждом элементе схемы на рисунке 1.2.

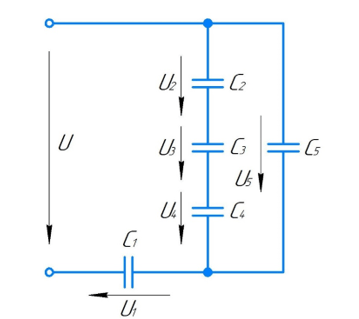

Рисунок 1.2 Расчётная схема электрической цепи
Начнём поэтапно преобразовывать заданную электрическую схему: результат первого преобразования покажем на рисунке 1.3.
