Необходимо рассчитать электронный ключ по схеме на рисунке 1.1 (т.е. определить необходимое значение тока I_б) для подключения нагрузки R=10 Ом, к источнику E=24 В.

Дата добавления: 10.11.2024

Условие задачи

1. Необходимо рассчитать электронный ключ по схеме на рисунке 1.1 (т.е. определить необходимое значение тока l б ) для подключения нагрузки R=10 Ом  , к источнику Е = 24 В .

Рисунок 1.1 – Биполярный транзистор в качестве электронного ключа

2.  Определить точку покоя резисторного усилителя (рис. 2.1 а) на транзисторе KT 216 A, если

. Характеристики транзистора приведены на рис. 2.2.

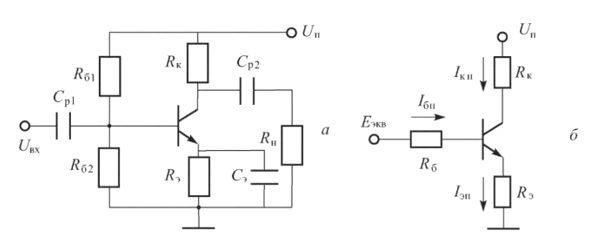

Рисунок 2.1 – Эквивалентная схема резисторного усилителя для определения точки покоя

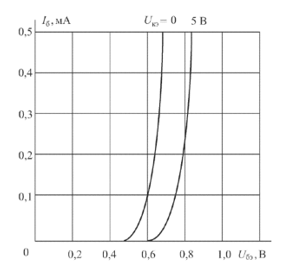

а. Входные характеристики

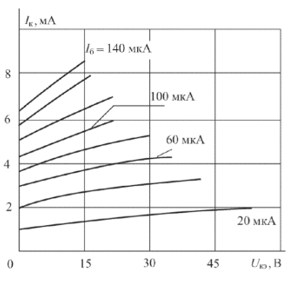

б. Выходные характеристики

Рисунок 2.2 – Характеристики транзистора КТ 216 А



Ответ

1. Для решения задачи необходимо знать коэффициент усиления транзистора по току B. Его приводят в справочниках, либо определяют опытным путем (измеряют). Зададим значение B=100. Когда ключ открыт и через нагрузку протекает ток, транзистор находится в режиме насыщения, в этом режиме напряжение коллекторэмиттер пренебрежимо мало по сравнению с напряжением источника питания, поэтому ток через нагрузку равен:
