Условие задачи

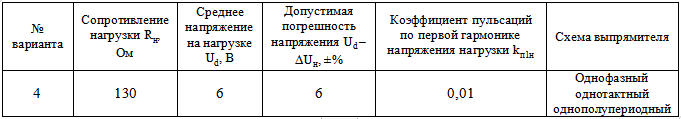

Необходимо рассчитать выпрямитель по следующим исходным параметрам:
Форма питающего напряжения – синусоидальный сигнал с действующим значением U1=220 В, и частотой fс=50 Гц. Остальные требования задания приведены в таблице в соответствии с вариантом.
Требуется рассчитать выпрямитель, т.е. выбрать и обосновать выбор всех элементов выпрямителя, а именно:
- трансформатор;
- диоды вентильного блока;
- элементы сглаживающего фильтра.
Схему сглаживающего фильтра необходимо выбрать самостоятельно.
В отчете необходимо привести:
- принципиальную схему выпрямителя;
- графики, поясняющие его работу;
- все используемые расчетные соотношения;
- указать типы всех элементов выпрямителя.

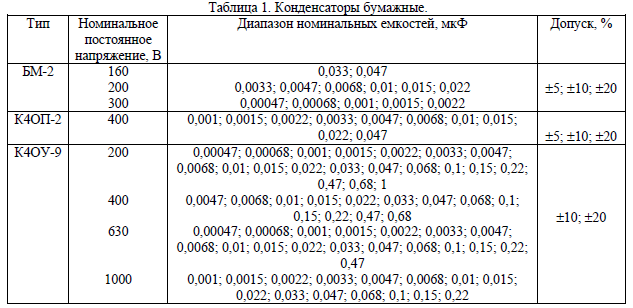

Приложение 1

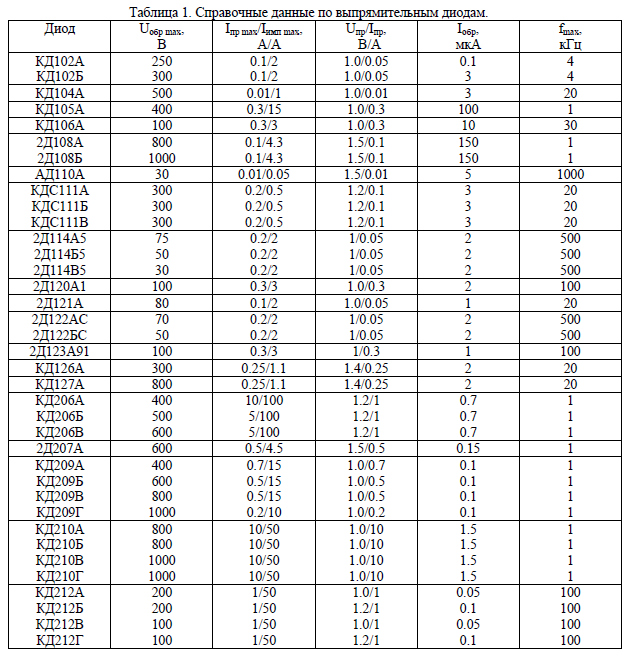

Приложение 2.

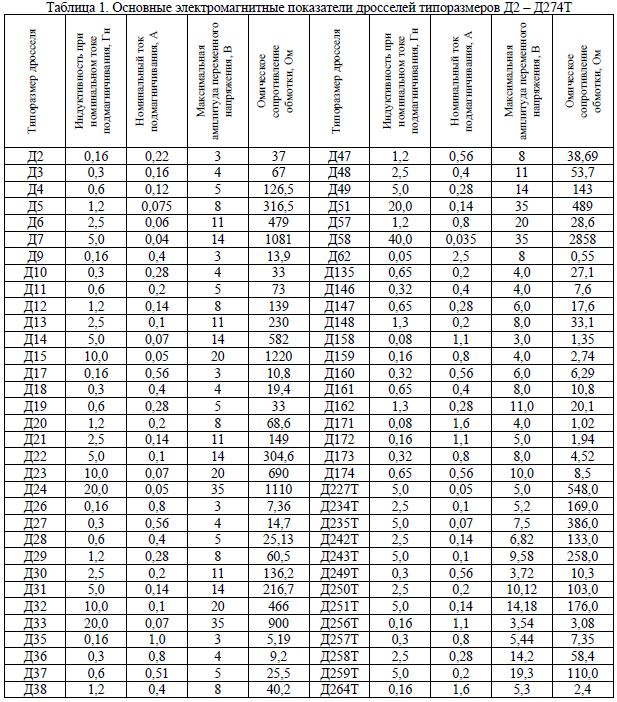

Приложение 3.

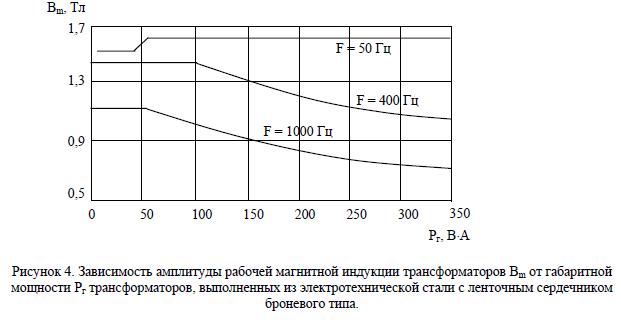

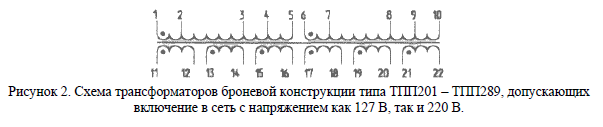

Приложение 4.
Ответ
1. Выбор и обоснование выбора схемы выпрямителя и сглаживающего фильтра.
В качестве схемы выпрямителя в соответствии с вариантом задания выбираем однотактную однополупериодную схему (рисунок 1).

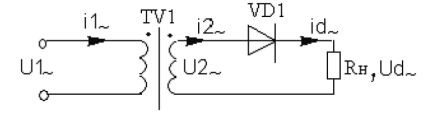

Рисунок 1. Однофазный однотактный однополупериодный выпрямитель
Достоинством схемы является её простота и наличие всего одного диода на пути протекания тока нагрузки. Это позволяет использовать данную схему п...
