Необходимо составить систему уравнений по I и II законам Кирхгофа для электрической цепи, заданной ниже. Рассчитать токи любым известным вам способом. Составить уравнение баланса мощностей. Удостовериться в правильности расчета токов ветвей.
- Электроника, электротехника, радиотехника
Условие:
Необходимо составить систему уравнений по I и II законам Кирхгофа для электрической цепи, заданной ниже. Рассчитать токи любым известным вам способом. Составить уравнение баланса мощностей. Удостовериться в правильности расчета токов ветвей. Определить погрешность баланса мощностей. Рассчитать потенциалы точек для внешнего контура и построить потенциальную диаграмму.
Исходные данные:

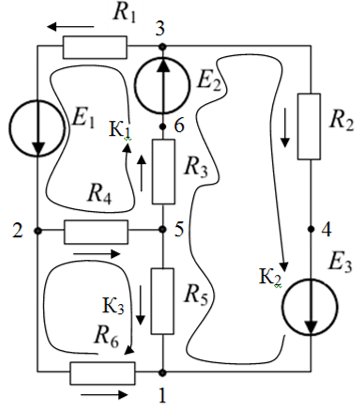

Схема заданной электрической цепи:
Решение:
Нумеруем узлы схемы и задаем стрелками направление токов в резисторах, при этом номер тока соответствует номеру резистора, по которому он протекает:
Также задаем три независимых контура цепи.
Составляем систему уравнений по I и II законам Кирхгофа для электрической цепи. Для этого выбираем три независимых узла (1, 2, 3) и по первому закону Кирхгофа (сумма втекающих/вытекающих токов для узла равна ну...
