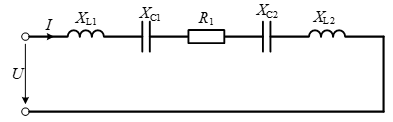

Неразветвленная цепь переменного тока, показанная на рисунке, содержит активные и реактивные сопротивления. Кроме того известен один из дополнительных параметров.

Неразветвленная цепь переменного тока, показанная на рисунке, содержит активные и реактивные сопротивления. Кроме того известен один из дополнительных параметров. Определить следующие величины:

1. полное сопротивление цепи ;

2. напряжение, приложенное к цепи  ;

3. силу тока в цепи  ;

4. сдвиг фаз ;

5. активную , реактивную  и полную  мощности, потребляемые цепью;

6. начертить в масштабе векторную диаграмму и пояснить ее построение.
