Неразветвленная цепь переменного тока, показанная на соответствующем рисунке 1, содержит активные и реактивные сопротивления, величины которых заданы в таблице 1. Кроме того, известна одна из дополнительных величин. Определить следующие величины, если они не заданы в таблице вариантов:

1)      полное сопротивление цепи – Z;

2)      напряжение - U, приложенное к цепи;

3)      угол сдвига фаз - φ;

4)      активную - Р, реактивную- Q и полную – S мощности, потребляемые цепью.

5)   определить падение напряжения на элементах цепи – U_R1, U_L1, U_C1, U_C2;

6)     начертить в масштабе векторную диаграмму и пояснить ее построение.

После логических рассуждений, пояснить, как изменится ток I в цепи и угол сдвига фаз, если частоту тока увеличить вдвое, а напряжение, приложенное к цепи, не изменять.

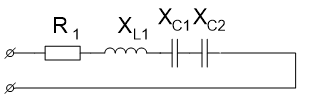

Рисунок 1. Заданная схема.

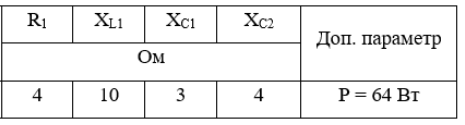

Таблица 1. Исходные данные
