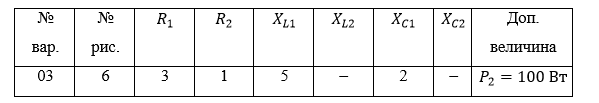

Неразветвленная цепь переменного тока, показанная на соответствующем рисунке, содержит активные и реактивные сопротивления. Определить следующие величины, если они не заданы в таблице вариантов.

Неразветвленная цепь переменного тока, показанная на рисунке 1, содержит активные и реактивные сопротивления.

Определить следующие величины, если они не заданы в таблице вариантов:

1) полное сопротивление цепи  Z;

2) напряжение  U, приложенное к цепи;

3) силу тока в цепи;

4) угол сдвига фаз  (величину и знак);

5) активную  P, реактивную Q  и полную S  мощности, потребляемые цепью.

Начертить в масштабе векторную диаграмму цепи и пояснить ее построение.

С помощью логических рассуждений пояснить, как изменятся ток в цепи и угол сдвига фаз, если частоту тока увеличить вдвое. Напряжение, приложенное к цепи, считать неизменным.

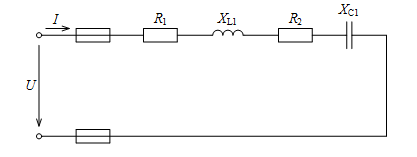

                                      Рисунок 1
