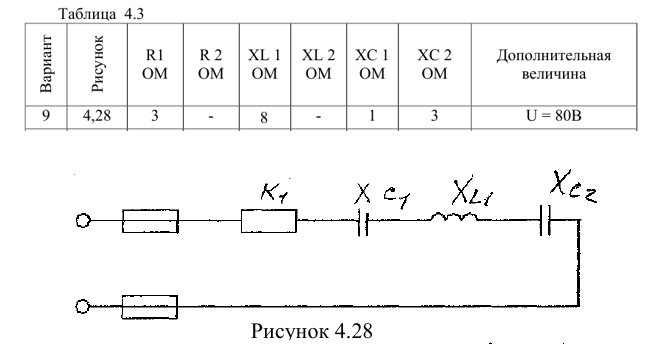

Неразветвленная цепь переменного тока, показанная на рисунке 4.28, содержит активные и реактивные сопротивления, величины которых заданы в таблице 4.3. Кроме того, известна одна из дополнительных величин (U, I, Р, Q , S). Определить следующие величины, если они не заданы в таблице:

1 Полное сопротивление цепи Z;

2 Напряжение, приложенное к зажимам цепи U;

3 Силу тока в цепи I;

4 Угол сдвига фаз φ (величину и знак);

5 Активную Р, реактивную и полную S мощности, потребляемые цепью.

Начертить в масштабе векторную диаграмму цепи и пояснить ее построение.

С помощью логических рассуждений пояснить, как измениться ток в цепи и угол сдвига фаз, если частота тока увеличиться вдвое. Напряжение, приложенное к зажимам цепи считать неизменным.
