Неразветвленная цепь (рис.2.1) переменного тока, показанная на соответствующем рисунке, содержит активные и реактивные сопротивления, величины которых заданы в таблице № 2.

Неразветвленная цепь (рис.2.1) переменного тока, показанная на соответствующем рисунке, содержит активные и реактивные сопротивления, величины которых заданы в таблице № 2. Кроме того, известна одна из дополнительных величин (U, I, P, Q, S).

Определить следующие величины, если они не заданы в таблице вариантов:

1) полное сопротивление цепи Z;

2) напряжение U, приложенное к цепи;

3) силу тока в цепи;

4) угол сдвига фаз φ (величину и знак);

5) активную Р, реактивную Q, и полную S мощности, потребляемые цепью.

Начертить в масштабе векторную диаграмму цепи и пояснить ее построение.

С помощью логических рассуждений пояснить, как изменится ток в цепи и угол сдвига фаз, если частоту тока увеличить вдвое.

Напряжение, приложенное к цепи, считать неизменным.

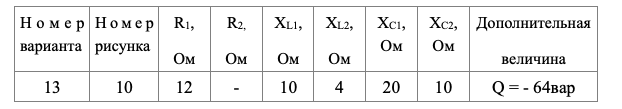

Таблица 2

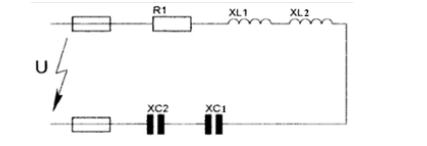

Рис.2.1. Схема согласно варианта
