Условие задачи
«Неуправляемые выпрямители»
Цель работы: для указанных в таблице 1 типа неуправляемого выпрямителя и исходных данных (Uф и Rн ) выбрать диод из справочника.
Исходные данные:
- тип выпрямителя - однофазный двухполупериодный выпрямитель;
- U2=53 B;
- RH=370 Ом.
Ответ

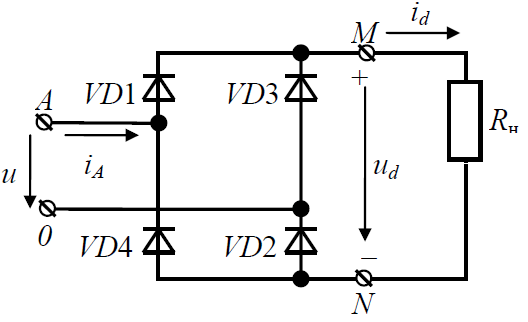

Схемы выпрямителя представлена на рисунке 1.
Рисунок 1 Схема выпрямителя.
Рассчитаем среднее значение выпрямленного напряжения:
Ток нагрузки:
