Условие задачи

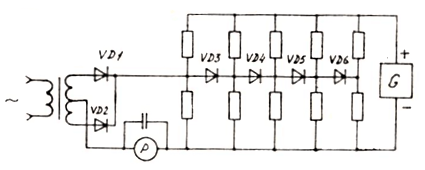

Ниже приведены схемы вольтметров для измерения напряжения переменного тока:
1)
2)
3)
Назовите их тип, поясните принцип действия, частотный диапазон, особенности градуировки. Определите показания этих вольтметров и магнитоэлектрического прибора при измерении ими двух сигналов:
u(t) = 15 - 5 cos ωt
Ответ
1) Представлен своей схемой вольтметр среднеквадратических значений. Он реагирует на среднеквадратическое значение напряжения.
В случае синусоидального сигнала его показания будут равны:
В случае импульсного сигнала его показания будут равны:
