Условие задачи

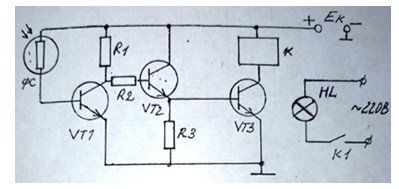

Объясните принцип действия фотоэлектронного реле, изображенного на рисунке 3. Транзисторы работают в ключевом режиме. Когда горит лампа HL, при освещении фоторезистора ФС или нет? Поясните принцип действия схемы.
Контакт К1 реле К – нормально разомкнут.
Ответ
1. Работой транзистора в ключевом режиме управляет ток базы. Транзистор в ключевом режиме может находиться в двух состояниях:
а) Транзистор ЗАКРЫТ и находится в режиме отсечки, при этом для транзистора n-p-n типа напряжение между базой и эмиттером Uбэ 0, а для транзистора p-n-p типа Uбэ 0, тогда
Напряжение между коллектором и эмиттером Uкэ=Uвых Ек.
б) Транзистор ОТКРЫТ и находится в состоянии...
