Обосновать и составить структурную схему электроснабжения предприятия и выполнить расчет электрических нагрузок по ГПП.

Таблица 1.

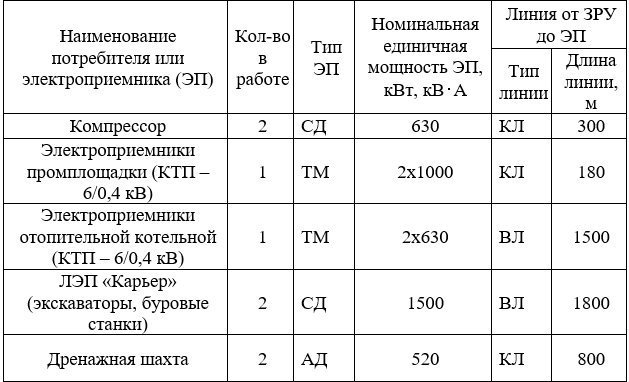

Исходные данные по электроприемникам предприятия

Дополнительные сведения:

Напряжение питающих ЛЭП – 35 кВ

Протяженность питающих ЛЭП (от РПС до ГПП) – 15 км

Мощность короткого замыкания на шинах РПС – 600 МВА

Допустимый ток короткого замыкания на шинах ЗРУ 6 кВ – 10 кА

Рассмотреть необходимый объем, уставки и чувствительность РЗ и А ВЛ+СД.

Обозначения в таблице: СД – синхронный двигатель; АД – асинхронный двигатель; ТМ – трехфазный силовой трансформатор с масляным охлаждением; КЛ – кабельная линия; ВЛ – воздушная линия.

Решение:

Проанализируем категории надёжности электроснабжения электроприём-ников.

1 категория:

- дренажная шахта,

- ЛЭП Карьер;

- электроприёмники отопительной котельной,

2 категория:

- компрессор.

- электроприёмники промплощадки.

Распределим электроприемники предприятия по секциям шин ЗРУ-6 кВ для нормального режима, соблюдая требования ПУЭ к электроснабжению различных категорий ЭП и стараясь обеспечить по возможности одинаковость нагрузки по секциям шин 6 кВ ГПП.

Т. к. горное предприятие имеет хотя бы один объект первой категории, то, согласно ПУЭ п. 1.2.18 и 1.2.19, и НТП ЭП 94 гл. 2 и 3, оно должно быть обе...
