Общие требования к выполнению практических работ: Вектор строится в каком либо графическом редакторе, на диаграмме должна быть сетка; Вектор тока строится не в масштабе, горизонтально.

Для схемы изображенной на рис 1. необходимо:

Рассчитать:

Построить векторную диаграмму.

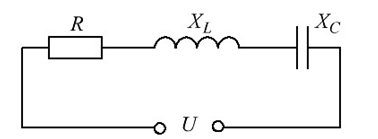

Рис. 1. Исходная схема

Исходные данные:



Общие требования к выполнению практической работы

1. Вектор строится в каком либо графическом редакторе, на диаграмме должна быть сетка;

2. Вектор тока строится не в масштабе, горизонтально;

3. Вектора напряжений строятся в масштабе;

4. Масштаб должен быть указан ( К примеру, в 1 клетке = 1 0В или в 1 см=15 В);

5. Подписать вектора;

6. Результаты решения оформить в виде таблицы.
