Оцените опасность электропоражения

«Оцените опасность электропоражения»
  • Электроника, электротехника, радиотехника

Условие:

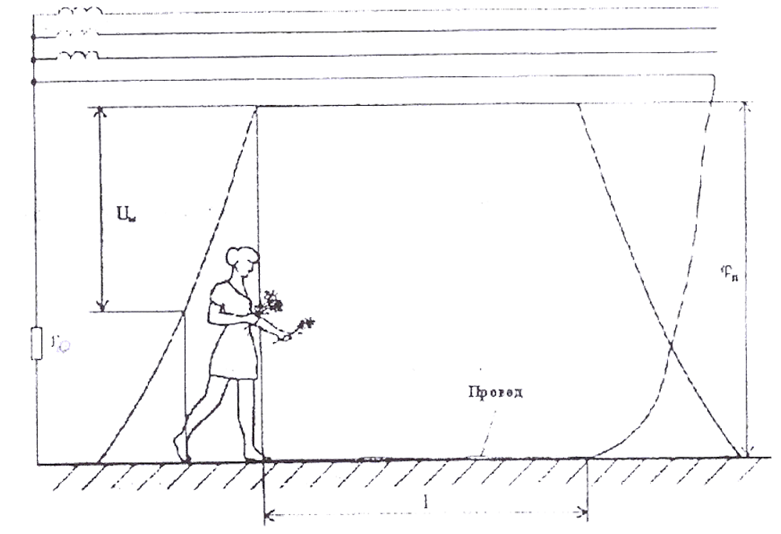

Сотрудница предприятия, выйдя из помещения, после бури и грозы на территорию, не заметила лежащий в траве оборванный фазный провод воздушной линии электропередачи. Она наступила на него ногой.

Оцените опасность электропоражения, если ноги находятся на одной прямой с оборванным проводом. Обувь промокла от дождевой воды, поэтому ее сопротивление можно не учитывать. Сопротивлением растекания с ног пренебречь. Длина участка провода, лежащего на земле, намного больше его диаметра d

Какими способами можно воспользоваться, чтобы освободить пострадавшую от действия электрического шока?

Таблица 3 Исходные данные к задаче 3

Линия электропередачи- трехфазная четырехпроводная с заземленной нейтралью, фазное напряжение - 220В. Диаметр провода- 14 мм. Расстояние от конца провода, которого коснулась нога до второй ноги- 0,7 м.



Решение:

Решение:

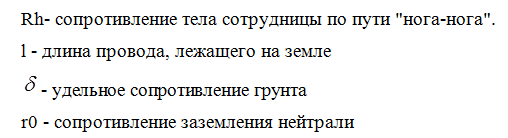

Для определения потенциала провода n необходимо, прежде всего, найти сопротивление Rр растекания тока с участка этого провода, лежащего на земле,

В сети с заземленной нейтралью основная часть тока замыкания на землю в данной ситуации проходит через сопротивление Rр и сопротивление заземления нейтрали rо.

Таким образом,
