Условие:
Однофазная цепь переменного тока состоит из последовательно соединённых резистора сопротивлением R, катушки с индуктивностью L и конденсатора с емкостью С. Параметры цепи, а также величины, подлежащие определению (отмечены *) указаны в таблице.
Задание:
1) начертить схему цепи;
2) определить неизвестные величины;
3) построить в масштабе векторную диаграмму цепи;
4) найти частоту, при которой в цепи наступит резонанс напряжений.
Решение:
Дано:
S=90ВА, f=50Гц, R=8Ом,
L=31,847мГн, С=796,18мкФ, i,=45.
Найти:
U, I, P, Q, U, fрез
1) Изображаем исходную схему цепи

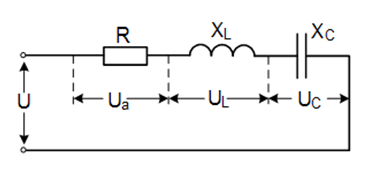

Рис. 1 Схема цепи переменного тока
2) Определяем величину реактивных сопротивлений в цепи:
