Однофазные цепи переменного тока. Найти все токи в схеме, напряжение на входе схемы и падения напряжений на элементах схемы. Построить в масштабе векторную диаграмму токов и напряжений.
«Однофазные цепи переменного тока. Найти все токи в схеме, напряжение на входе схемы и падения напряжений на элементах схемы. Построить в масштабе векторную диаграмму токов и напряжений.»
- Электроника, электротехника, радиотехника
Условие:
Исходные данные:
Найти:
1) Все токи в схеме.
2) Напряжение на входе схемы и падения напряжений на элементах схемы.
3) Построить в масштабе векторную диаграмму токов и напряжений.
4) Вычислить потребляемую активную, реактивную и полную мощности.
5) Записать выражения для мгновенных значений напряжения и тока на входе схемы.
Решение:

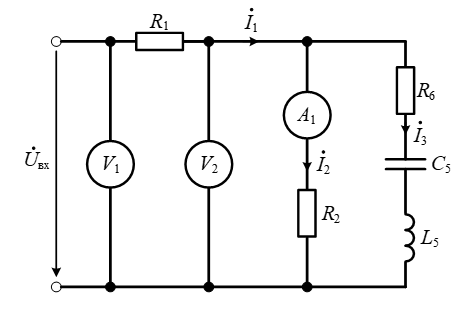

1) Определим токи в схеме. Указываем на схеме положительные направления токов.
Угловая частота переменного тока:

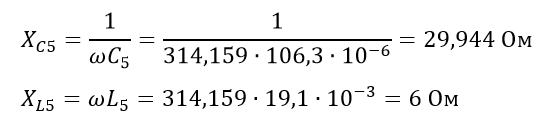

Определяем сопротивления реактивных элементов:
Определяем полные комплексные сопротивления...
