Однофазное замыкание на землю является наиболее частым видом повреждения в трехфазных электрических сетях всех классов напряжения.

«Однофазное замыкание на землю является наиболее частым видом повреждения в трехфазных электрических сетях всех классов напряжения.»

17 января 2025
Электроника, электротехника, радиотехника

Условие:

Однофазное замыкание на землю является наиболее частым видом повреждения в трехфазных электрических сетях всех классов напряжения. Рассчитать уставки защиты от ОЗЗ для схемы сети, представленной на рис. 1.

Наибольшее влияние на выбор типа защиты от ОЗЗ в сетях 6 и 10 кВ оказывает режим заземления нейтрали. Поэтому прежде всего следует рассмотреть возможные режимы заземления нейтрали и применительно к ним типы защит от О33 и рекомендации по расчету их рабочих уставок.

Исходные данные для расчета

Сеть 10 кВ работает с изолированной нейтралью.

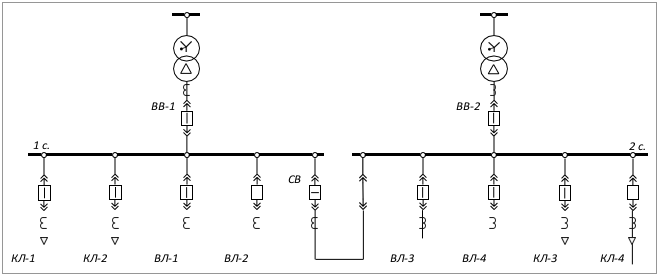

Рисунок 1 – расчетная схема сети

Параметры присоединений приведены в табл. 1. Группировка присоединений по вариантам схемы: вариант 1 – 1…8, вариант 2 – 9…16, вариант 3 – 12…19.

Таблица 1 – Исходные данные

Решение:

Однофазное замыкание на землю является наиболее частым видом повреждения в трехфазных электрических сетях всех классов напряжения.

В сетях с глухозаземленной нейтралью (напряжением 110 кВ и выше, а также в сетях 0,4-0,23 кВ) однофазные короткие замыкания (КЗ) сопровождаются весьма большими токами, иногда превосходящими по значению даже токи трехфазных КЗ. Эти КЗ должны безусловно отключаться автоматически и как можно быстрее.

В электрических сетях 6-35 кВ России, работающих, как правило, с изолированной или компенсированной нейтралью, значения токов однофазного замыкания на землю (ОЗЗ) невелики,...
