Начертить схему замещения трансформатора, пояснить принцип его работы и цель исследования режимов холостого хода и опыта короткого замыкания.

7 ноября 2024
Электроника, электротехника, радиотехника

Условие:

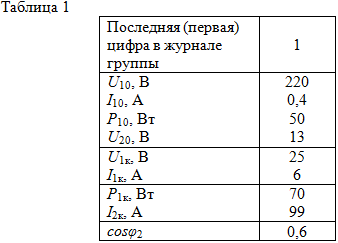

Однофазный двухобмоточный трансформатор испытан в режимах холостого хода и опыта короткого замыкания. Показания электроизмерительных приборов по результатам испытания приведены в таблице 1.

Требуется:

1. Начертить схему замещения трансформатора, пояснить принцип его работы и цель исследования режимов холостого хода и опыта короткого замыкания.

2. Выполнить расчет: сопротивлений «Т»-образной схемы замещения, полной мощности и коэффициента полезного действия в номинальном режиме работы на нагрузку активно-индуктивного характера.

Решение:

Трансформатор предназначен для преобразования переменного напряжения одной величины в переменное напряжение другой величины.

В большинстве случаев трансформатор состоит из замкнутого магнитопровода (сердечника) с расположенными на нем двумя катушками (обмотками) электрически не связанных между собой. Магнитопровод изготавливают из ферромагнитного материала, а обмотки мотают медным изолированным проводом и размещают на магнитопроводе.
