Однофазный неуправляемый выпрямитель

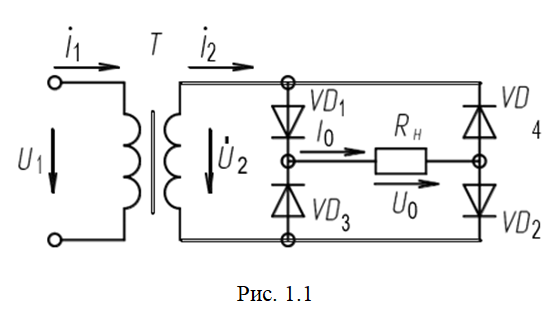

Заданный по варианту неуправляемый выпрямитель работает от сети переменного тока с действующим напряжением U₁, коэффициент трансформации понижающего трансформатора k_тр, сопротивление нагрузки постоянному току R₀, действующее напряжение вторичной обмотки трансформатора U₂, выпрямленное значение напряжения на нагрузке U₀, действующее значение тока первичной обмотки трансформатора I₁, действующее значение тока вторичной обмотки трансформатора I₂ (I₂₁, I₂₂), выпрямленное значение тока нагрузки I0, мощность нагрузки P₀, мощность трансформатора S_тр.

Считая диоды идеальными, согласно варианту задания определите:

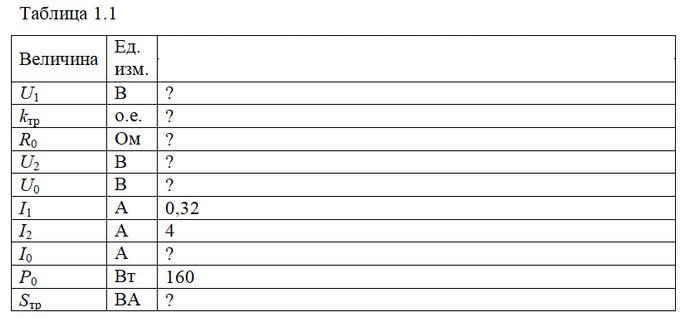

• недостающие в табл. 1.1 величины;
• постройте зависимости мгновенных значений первичного, вторичного и выпрямленного токов от времени;
• по результатам расчётов осуществите подбор полупроводниковых диодов, выбор обоснуйте.
