Условие задачи

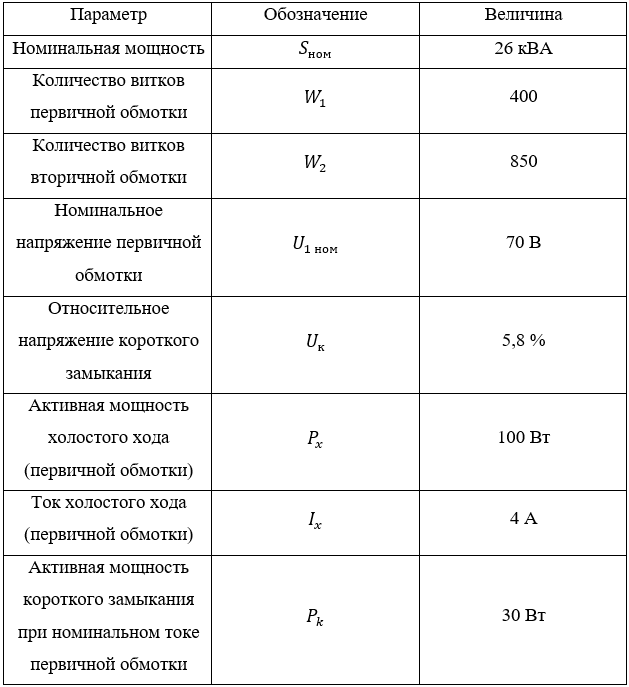

Однофазный трансформатор имеет следующие данные:
Требуется: дать определение трансформатора, указать виды трансформаторов, описать конструкцию и принцип действия трансформатора.
Определить:
1) Коэффициент трансформации К;
2) Номинальный ток первичной обмотки I1 ном;
3) Номинальный ток вторичной обмотки I2 ном;
4) токи аварийного короткого замыкания I1 k, I 2 k;
5) Параметры Г-образной схемы замещения: R0, X0, Z0; Rk, Xk, Zk;
6) Сопротивления нагрузки для номинального тока: Rн, Xн, Zн.
Начертить:
1) Г-образную схему замещения трансформатора;
2) Внешнюю характеристику трансформатора U2 = f(I2). Принять значения
Ответ
Трансформатор устройство, предназначенное для изменения величины напряжения в сети переменного тока. Принцип действия основан на явлении электромагнитной индукции. При подключении первичной обмотки к источнику переменного тока, в обмотках генерируется магнитное поле, которые взывает ЭДМ во вторичных обмотках. Данная ЭДС пропорциональна числу витков в первичных и вторичных обмотках. Отношение ЭДС в первичной обмотке к ЭДС во вторичной называется коэффициентом трансформации.
Основными элементами конструкции трансформатора являются первичные и вторичные обмотки, а также ферромагнитный магнитопров...
