Условие задачи
Однофазный трансформатор характеризуется следующими номинальными величинами: мощность Sн; высшее (первичное) напряжение U1н; низшее (вторичное) напряжение U2н. Мощность потерь холостого хода Р0 (при U1=U1н); коэффициенты мощности: при холостом ходе cosφ10, при коротком замыкании cosφ1к; процентное значение напряжения короткого замыкания Uк = 5,5 %.
Данные представлены в таблице 1.

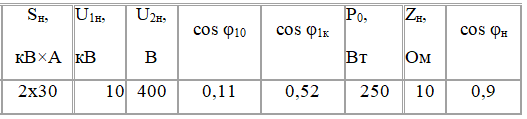

Таблица 1 – Данные варианта для задачи
Определить:
а) ток холостого хода трансформатора;
б) коэффициент трансформации;
в) параметры полной схемы замещения трансформатора;
г) напряжение U2, если к трансформатору присоединен приемник энергии с параметрами Zн, cosφн.
Начертить схему замещения трансформатора и нанести на ней параметры всех элементов схемы. Представить векторную диаграмму холостого хода трансформатора.
Ответ
А) Ток холостого хода трансформатора.
Б)Коэффициент трансформации:
В) Параметры полной схемы замещения.
Сопротивления намагничивающей цепи определяются по данным опыта холостого хода:
