Описать управляемые выпрямители, объяснить принцип действия на примере однофазной мостовой схемы. Устройства, обеспечивающие преобразование переменного тока в постоянный и позволяющие регулировать
- Электроника, электротехника, радиотехника
Условие:
Описать управляемые выпрямители, объяснить принцип действия на примере однофазной мостовой схемы.
Устройства, обеспечивающие преобразование переменного тока в постоянный и позволяющие регулировать величину среднего значения выпрямленного напряжения, называются управляемыми выпрямителями. В качестве вентилей могут быть использованы тиристоры, транзисторы и др. элементы.
Решение:

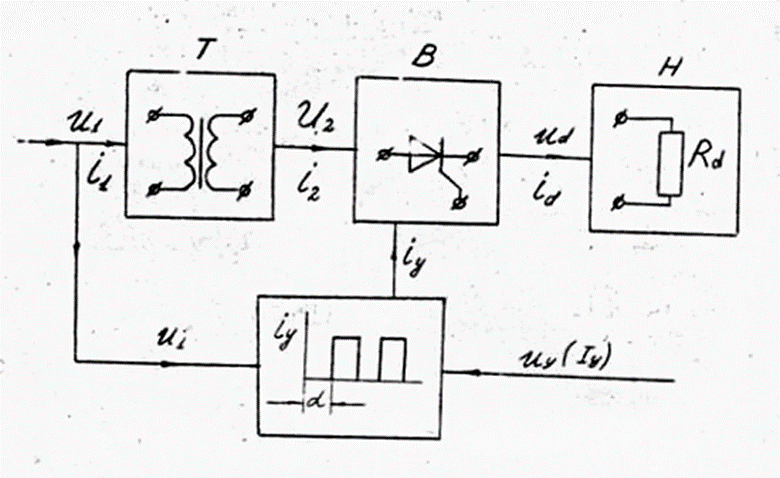

Рис.1. Структурная схема управляемого выпрямителя
Элементы, входящие в схему на рис.1, имеют следующее назначение и обозначение:
1. Т - трансформатор для согласования напряжения сети и напряжения нагрузки;
2. В - управляемые вентили (тиристоры), непосредственно преобразующие переменный ток в постоянный;
3. СУ - система управления, вырабатывающая управляющие сигналы, формирующая фазовый сдвиг на угол ...
