Опишите устройство электронного мегомметра: устройство, достоинства, недостатки, уравнение преобразования. Укажите, чему равна методическая погрешность измерения сопротивлений таким прибором.

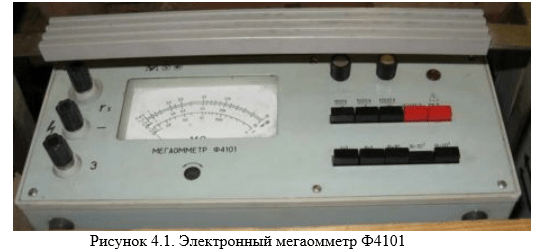

Электронный мегомметр Ф4101 (рис. 4.1) предназначен для измерения больших сопротивлений, а также сопротивления изоляции не находящихся под напряжением электрических цепей.

Принцип действия электронного мегаомметра заключается в преобразовании измеряемого сопротивления в постоянное напряжение, функционально связанное с этим сопротивлением. Постоянное напряжение формируется при помощи дифференциально...
