Условие задачи
Опорный стержневой керамический изолятор изолирует и поддерживает шины контактных деталей в открытом распределительном устройстве. Изолятор представляет собой сплошной круглый стержень с выступающими ребрами. На торцевых частях изолятора закреплены металлические фланцы (колпаки), являющиеся электродами.
Определить полный ток утечки, протекающий в изоляторе, емкость и диэлектрические потери в нем, если известны: номинальное напряжение на нем Uн; частота электрического поля f; размеры и основные электрические параметры диэлектрика, из которого изготовлен изолятор – ρs, ρv, tgδ и др. Исходные данные по вариантам приведены в табл. 1.

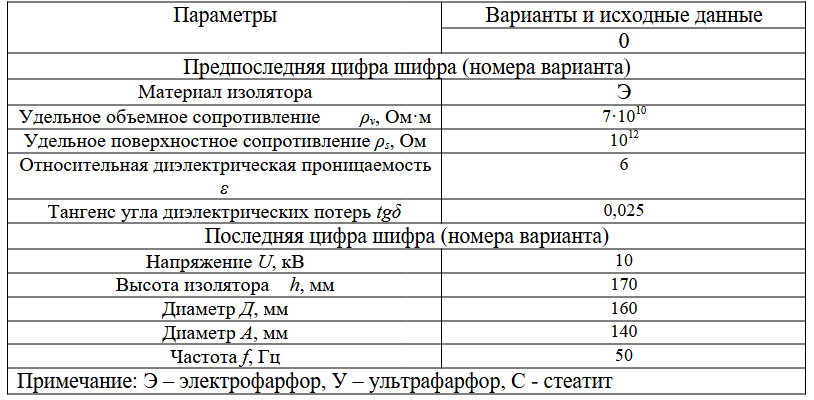

Таблица 1. Исходные данные
Ответ
1) Для определения полного тока утечки следует учитывать ток утечки через объем изолятора и ток утечки по его поверхности, а для этого надо определить полное электрическое сопротивление опорного изолятора по формуле:
где Rn полное сопротивление изолятора, Ом; Rv объемное сопротивление, Ом; Rs поверхностное сопротивление, Ом.
