Условие:
Определение коэффициента несимметрии напряжения по обратной последовательности по данным измерений трех фаз напряжений на шинах 35 кВ опорной тяговой подстанции переменного тока, питающей сети 35 кВ, находящиеся в ведении энергосистемы (рис. 1).

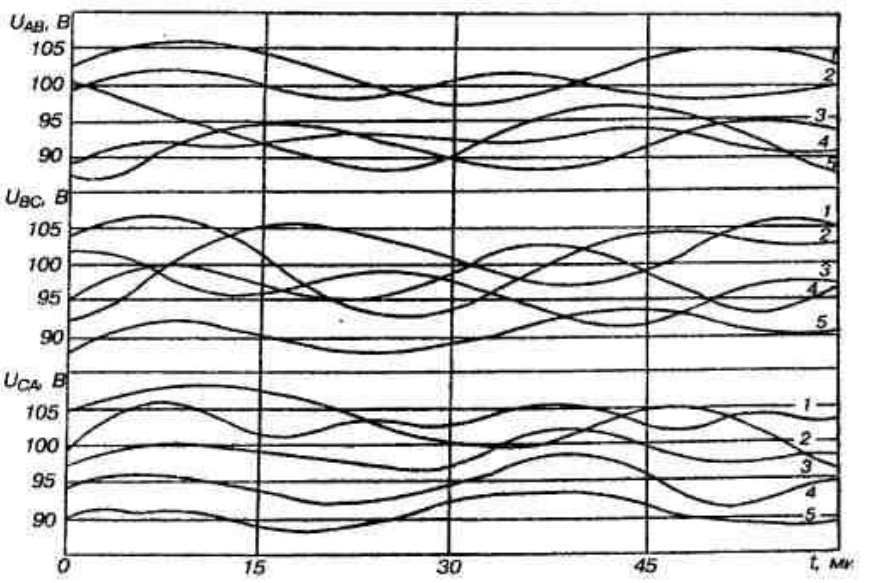

Рисунок 1
Требуется:
1. Построить статистический ряд коэффициентов несимметрии напряжения по обратной последовательности по данным измерений.
2. Построить гистограмму и статистическую функцию распределения K2U.
3. Сравнить полученный коэффициент K2U с допустимым значением и в случае превышения предложить мероприятия по его снижению.
Исходные данные:
Решение:
Тяговая подстанция переменного тока является источником несимметрии напряжения. Для определения уровня несимметрии и сравнения его с допустимым значением, а также для разработки мероприятий по снижению несимметрии энергоснабжающая организация в соответствии с [4] производит измерения коэффициента несимметрии напряжения по обратной последовательности:
где U2 напряжение обратной последовательности о...
