Условие задачи
Определение местоположения подстанции
Дано:

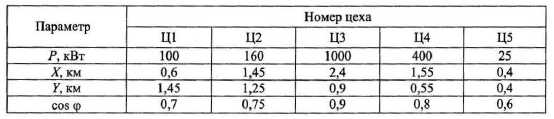

Генплан 3 х 2 км с силовыми нагрузками цехов (1 кл. = 0,1 км)
Требуется:
• определить координаты ЦЭН активных;
• определить координаты ЦЭН реактивных;
• нанести данные на генплан.
Ответ

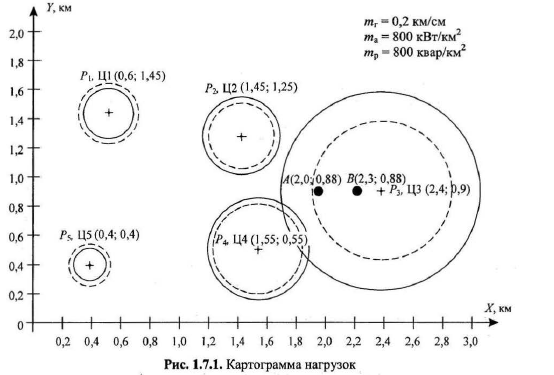

Наносятся на генплан центры электрических нагрузок (ЦЭН) каждого цеха (рис. 1.7.1), масштаб
генплана mг = 0,2 км/см.
Определяются радиусы кругов активных и реактивных нагрузок, исходя из масштаба генплана.
Определяется масштаб активных (mа) нагрузок, исходя из масштаба генплана.
Принимается для наименьшей нагрузки (Ц5) радиус Ra5 = 0,1 км, тогда
