Условие:
Определить местоположения подстанции.
Исходные данные:

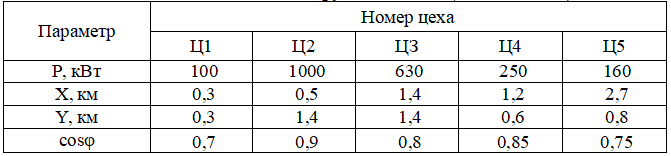

Генплан 3x2 км с силовыми нагрузками цехов (1 кл. = 0,1 км)
Требуется:
определить координаты ЦЭН активных;
определить координаты ЦЭН реактивных;
нанести данные на генплан.
Решение:
1. Наносятся на генплан центры электрических нагрузок (ЦЭН) каждого цеха (рис. 8), масштаб генплана mг=0,2 км/см.
2. Определяются радиусы кругов активных и реактивных нагрузок, исходя из масштаба генплана.
3. Определяется масштаб активных (mа) нагрузок, исходя из масштаба генплана.
Принимается для наименьшей нагрузки (Ц2) радиус Ra4 - 0,1 км, тогда
Принимается
