Условие задачи
1.1 Условие задачи
При помощи схемы (рисунок 1.1) были произведены замеры средних значений напряжений и токов силового нелавинного диода в прямом и обратном направлениях.
Рис.1.1 — Форма напряжения (а) и схема (б) для получения классификационной ВАХ силового диода
Результаты замеров приведены в таблице 1.1, в которой обозначено: F (forward) — прямое направление, R (reverse) — обратное направление.
Ответ
Составим таблицы исходных данных для заданного варианта.
1.2.1 Составление таблицы для своего варианта

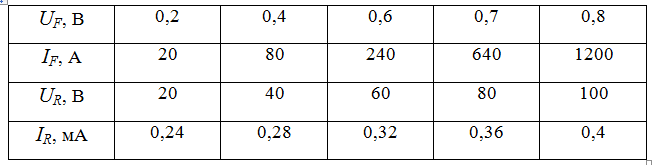

Таблица 1.1 Замеренные значения напряжений и токов силового диода
Необходимо:
1) составить таблицу замеренных средних значений напряжений и токов силового диода в прямом и обратном направлениях для заданного варианта;
2) определить по таблице предельно допустимые значения силового диода: рабочее импу...
