Условие задачи
На подстанции UH=150 кВ установлен разрядник типа РВМГ-150. Количество отходящих линий N=2. Длина фронта набегающей волны перенапряжения τф=2,5 мкс. Волновое сопротивление ЛЭП Z1=400 Ом. Гирлянды линии электропередачи собраны из шести изоляторов типа ПС12-А.
Таблица 2.1

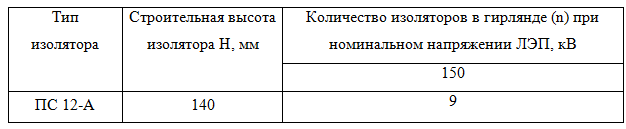

Данные для определения количества изоляторов в гирлянде и длины гирлянды
Ответ
Определяем строительную длину гирлянды изоляторов:

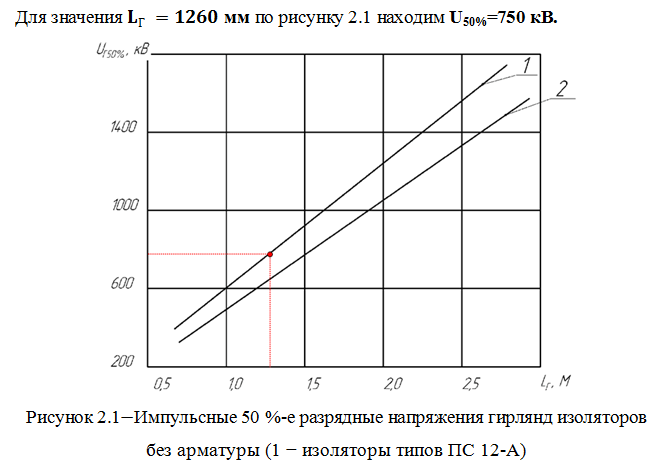

Это значение U50% соответствует наибольшей амплитуде волны грозового перенапряжения, набегающей по ЛЭП на шины подстанции.
Следовательно,
