Условие задачи
На подстанции UH=110 кВ установлен разрядник типа РВМГ-110. Количество отходящих линий N=2. Длина фронта набегающей волны перенапряжения τф=1,5 мкс. Волновое сопротивление ЛЭП Z1=400 Ом. Гирлянды линии электропередачи собраны из шести изоляторов типа ПФ6-Б.

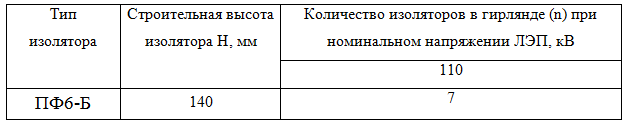

Таблица 2.1
Данные для определения количества изоляторов в гирлянде и длины гирлянды
Ответ
Определяем строительную длину гирлянды изоляторов:

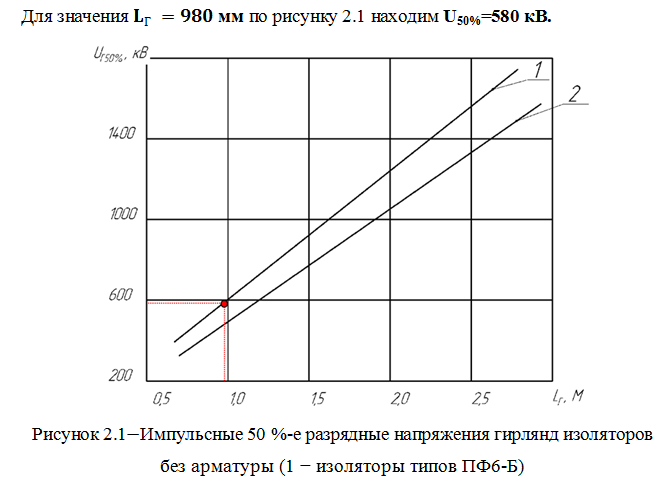

Это значение U50% соответствует наибольшей амплитуде волны грозового перенапряжения, набегающей по ЛЭП на шины подстанции.
Следовательно,
