Определение защитных свойств вентильного разрядника
«Определение защитных свойств вентильного разрядника»
- Электроника, электротехника, радиотехника
Условие:
На подстанции UH=220 кВ установлен разрядник типа РВМГ-220. Количество отходящих линий N=4. Длина фронта набегающей волны перенапряжения τф=1,5 мкс. Волновое сопротивление ЛЭП Z1=400 Ом. Гирлянды линии электропередачи собраны из шести изоляторов типа ПС16-А.

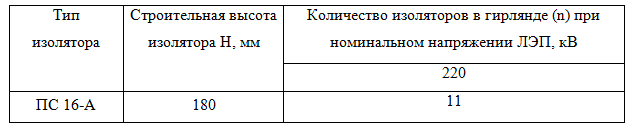

Таблица 2.1
Данные для определения количества изоляторов в гирлянде и длины гирлянды
Решение:

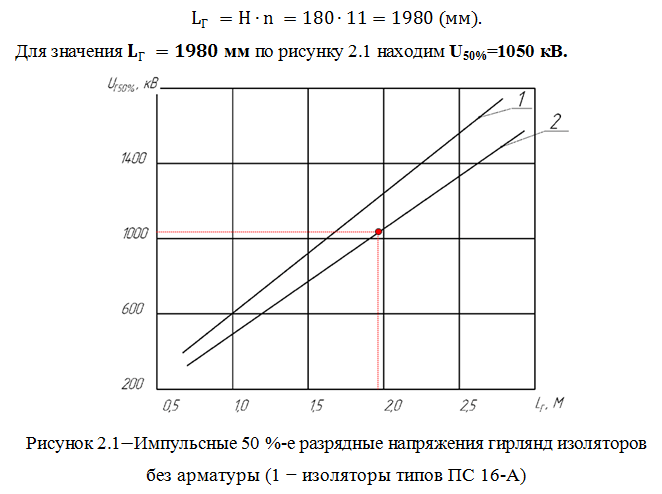

Определяем строительную длину гирлянды изоляторов:
Это значение U50% соответствует наибольшей амплитуде волны грозового перенапряжения, набегающей по ЛЭП на шины подстанции.
Следовательно,
Рассчитываем в...
