Условие задачи

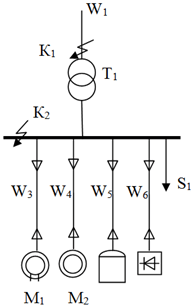

Исходные данные:
система: Sкз=1600 МВА,
W1- АС-240, 45 км, тросы не заземлены;
Т1- ТДЦ-125000/110, УН/Д;
W3- ААБ2Л, 35 мм2, 170 м;
W4- ААБ2Л, 70 мм2, 250 м;
W5- ААШВ, 50 мм2, 220 м;
W6- ААШВ, 35 мм2, 160 м;
М1- СДН-2-16-59-8У3, 5 шт;
электротермическая установка – S= 10000 кВА;
сторонняя нагрузка – S= 70200 кВА, отрасль-цветная металлургия, Z1=0,1567 + j0,325, Z2=0,1567 +j0,333, ЕНГ=0,807;
шинопровод на ТП и СП отсутвует;
Определенить параметры схемы замещения прямой последовательности.
Рассчитать начальные значения токов трехфазного к.з.
Рассчитать ударный ток трехфазного к.з.
Построить схему замещения обратной последовательности.
Построить схему замещения нулевой последовательности.
Рассчитать периодическую составляющую токов двухфазного к.з.
Рассчитать периодическую составляющую токов однофазного к.з.
Свести токи к.з. в таблицу.
Ответ
Определение параметров схемы замещения прямой последовательности.
Определяем базисные условия:
базисная мощность - SБ=1000 МВА;
базисное напряжение уровня 1 UБ1= 115 кВ
базисное напряжение уровня 2 UБ2= 6,3 кВ
Система
RC*=XC*/6,3 = 0,063 (коэффициент определяется по таблице 2 справочника)
ЭДС системы принимаем равным среднему номинальному напряжению, т.е.
кВ, в относительных единицах
