Условие задачи

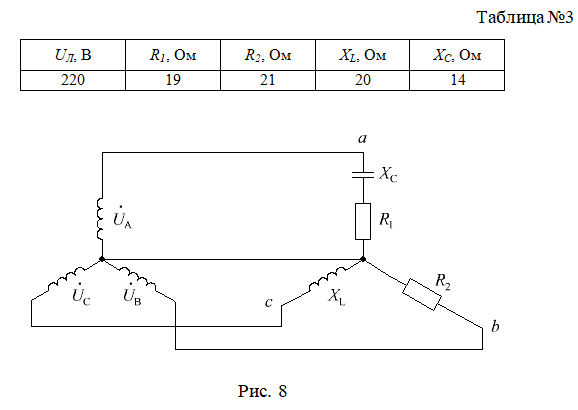

На рис. 8 представлена схема несимметричной трехфазной цепи, соединенной «звездой» с нейтральным проводом с симметричными фазными ЭДС. Значения линейного напряжения, активных, индуктивных и емкостных сопротивлений приемников приведены в таблице №3. Определить:
- Фазные напряжения, линейные токи и ток в нейтральном проводе (ток в нейтральном проводе можно определить графическими построениями).
- Активную, реактивную и полную мощности, потребляемые цепью.
- Построить топографическую диаграмму напряжений и на ней показать векторы токов.
Ответ
1. Определим в комплексном виде полные сопротивления каждой фазы с учетом характера элементов:

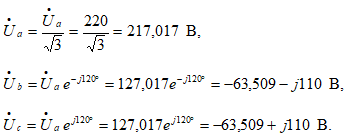

2. Определим фазные напряжения источника в комплексном виде:
3. Определим линейные токи по закону Ома:
