Определить: 1) полные и комплексные сопротивления участков цепи; 2) все токи ветвей; 3) полные, реактивные и активные мощности отдельных участков цепи и всей электрической цепи; 4) построить векторные диаграммы токов и напряжений.

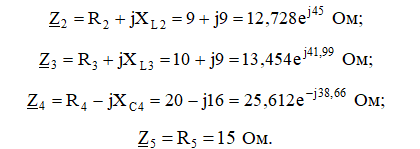

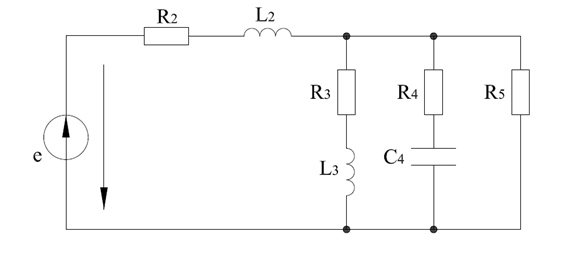

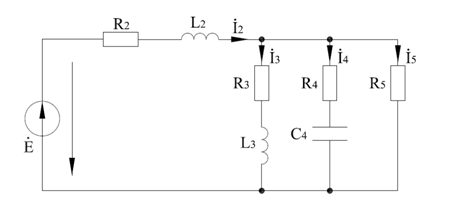

Расчет линейной электрической цепи синусоидального тока Для электрической схемы, изображенной на рисунке 2.2, по заданным параметрам и э.д.с. источника 1) записать систему уравнений по законам Кирхгофа

Расчет надежности системы, в связи с отсутствием исходных данных в необходимом объеме, будет сведен к расчету только показателей безотказности, что соответствует этапу эскизного проектирования, то есть ориентировочному расчету надежности.

Для электрической цепи, соответствующей номеру варианта, выполнить следующее: 1. Выполнить расчет токов во всех ветвях методом непосредственного применения законов Кирхгофа. 2. Составить баланс мощностей. Исходные данные: E1 = 65 В E2 = 50 В R1 = 6 Ом R2
