Условие:
Определить:
1) токи во всех ветвях;
2) мощность, развиваемую источником электрической энергии;
3) мощность всех потребителей;
4) составить уравнение баланса мощностей.
Таблица 1.
Решение:
1. Определим эквивалентное сопротивление цепи.
Преобразование начнем с параллельных ветвей.

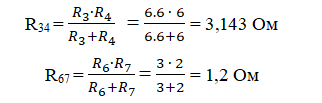

Резисторы R3 и R4; R6 и R7 соединены параллельно, их общее сопротивление:
После преобразования получим схему:
