Определить активную мощность, потребляемую приемником, в указанных трех режимах. Построить для всех трех режимов топографические диаграммы напряжений и токов.

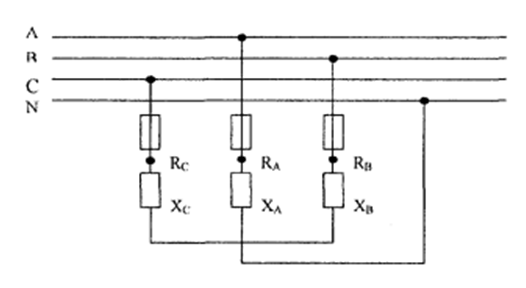

 К трехфазной линии с линейным напряжением UЛ=380 В, подключен несимметричный приемник, соединенный по схеме «звезда» с нейтральным проводом. Активные и реактивные сопротивления соответственно равны RА=10 Ом, XА=0 Ом, RВ=4 Ом, XВ= -3 Ом, RС=12 Ом, XС=9 Ом. Сопротивление нейтрального провода пренебрежимо мало. Определить токи в фазах приемника, линейных проводах и нейтральном проводе в режимах: a) трехфазном, б) при обрыве линейного провода А, в) при коротком замыкании фазы А приемника и обрыве нейтрального провода. Определить активную мощность, потребляемую приемником, в указанных трех режимах. Построить для всех трех режимов топографические диаграммы напряжений и токов.
