Условие задачи

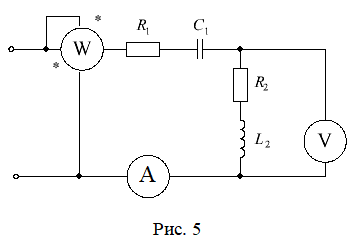

Напряжение на зажимах цепи, схема которой изображена на рис. 5, изменяется по закону . Амплитудное значение напряжения , значения активных сопротивлений и , индуктивностей катушек и , емкостей конденсаторов и приведены в таблице №3.
Частота питающего напряжения Гц.
Необходимо:
1. Определить показания приборов, указанных на рис. 5.
2. Определить закон изменения тока в цепи.
3. Определить закон изменения напряжения между зажимами, к которым подключен вольтметр.
4. Построить векторную диаграмму токов и напряжений.
5. Определить активную, реактивную и полную мощности источника, активную, реактивную и полную мощности приемников. Составить и оценить баланс активной и реактивной мощностей.
6. Определить характер (индуктивность, емкость) и параметры элемента, который должен быть включен в цепь для того, чтобы в ней имел место резонанс напряжений.
Ответ

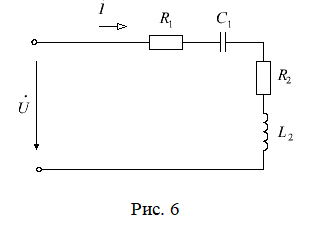

1. В соответствии с исходными данными изобразим схему электрической цепи, подлежащей расчету (см. рис. 6).
2. Определим сопротивления реактивных элементов:
3. Определим общее сопротивление цепи:
