Определить аналитическим и графическим способом сопротивление пускового реостата. Определить сопротивление резистора противовключения при реверсе двигателя с начальным тормозным моментом 1,3 Мн

Для трехфазного асинхронного двигателя с фазным ротором серии АК, напряжением питающей сети 220/380 и частотой f=50 Гц по данным таблицы 1.5. определить номинальный вращающий момент на валу Мн, мощность электрических потерь в обмотке ротора Р2э, коэффициент полезного действия η, активное сопротивление ротора r2.

Определить аналитическим и графическим способом сопротивление пускового реостата. Режим пуска форсированный. (Механическими потерями пренебречь).

Определить сопротивление резистора противовключения при реверсе двигателя с начальным тормозным моментом 1,3 Мн, если до переключения двигатель работал с установившейся частотой вращения nн.

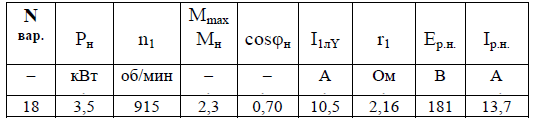

Таблица 1.5 – Исходные данные.
