Определить частоту исследуемого сигнала генератора, напряжением которого осуществлена круговая развертка. Напряжение генератора с образцовой частотой подано на модулятор ЭЛТ.

19 июля 2024
Электроника, электротехника, радиотехника

Условие:

Определить частоту f исследуемого сигнала генератора, напряжением которого осуществлена круговая развертка.

Напряжение генератора с образцовой частотой f_о= 1 кГц подано на модулятор ЭЛТ. Осциллограмма, полученная на экране ЭЛТ, представлена на рисунке.

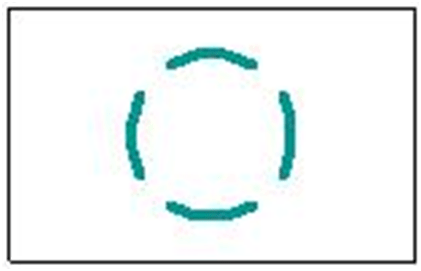

Осцилограмма исследуемого сигнала.

Решение:

Для получения круговой развертки на обе пары пластин осциллографа подают синусоидальные напряжения одинаковой амплитуды и частоты, сдвинутые по фазе на четверть периода, т.е. на 90. При этом электронный луч описывает на экране окружность за время, равное периоду напряжения.

При подаче на вход Z синусоидального напряжения с некоторой частотой fz ...
