Условие задачи
Определить частоту холостого хода при номинальном магнитном потоке.
Исходные данные:
Uн = 220 (B)
Pн = 130000 (Вт)
nн = 500 (об/мин)
Iн = 649 (A)
Rв = 64.0 (Ом)
Ra = 6 *10- 3 (Ом)

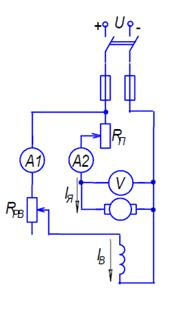

Схема двигателя постоянного тока параллельного возбуждения
Ответ
Обмотка якоря и обмотка возбуждения включены параллельно. В этой схеме: I ток,потребляемый двигателем из сети, Iя ток якоря, Iв ток возбуждения. Из первого закона Кирхгофа следует, что I = Iя + Iв. Реостат Rп служит для ограничения пускового тока в момент пуска. Реостат Rв служит для регулирования магнитного потока возбуждения.Предохранители защащают сеть от токов короткого замыкания. Противо-э.д.с. наводиться в обмотках якоря, при движении их в магнитном поле индуктора за счет явления взаимоиндукции. В двигателе эта э.д.с. направлена противоположно току и компенси...
