Определить центр электрических нагрузок для активной нагрузки, параметры картограммы электрических нагрузок предприятия, генеральный план которого приведен на рис. 2.1, нанести данные и результаты расчета на генплан.

Определить центр электрических нагрузок для активной нагрузки, параметры картограммы электрических нагрузок предприятия, генеральный план которого приведен на рис. 2.1, нанести данные и результаты расчета на генплан. Электрические силовые и осветительные нагрузки цехов и их координаты приведены в табл. 2.1

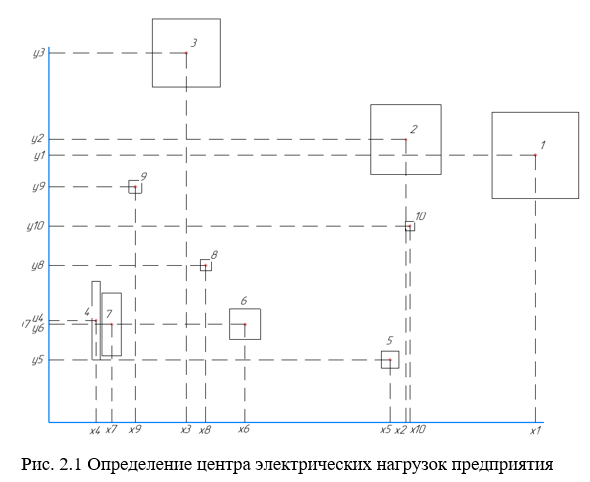

На генплан наносим координаты центров электрических нагрузок каждого цеха (рис. 2.2). Масштаб генплана М=5 м/мм. Определяем радиус окружностей активных нагрузок, исходя из масштаба генплана.

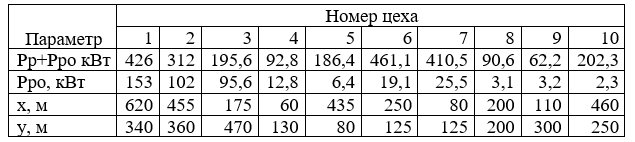

Таблица 2.1 Координаты цехов
