Условие задачи
Определить число импульсов n, прошедших на счетчик за цикл измерения напряжения электронным цифровым вольтметров, если коэффициент нарастания компенсирующего напряжения k = 5 ∙ 103 В/с, значение частоты опорных импульсов f = 5 ∙ 106 Гц и величина измеряемого напряжения U=0,2 В.
Приведите структурную схему цифрового вольтметра с время - импульсным кодированием и временные диаграммы, поясняющие его работу. Опишите принцип действия прибора.
Исходные данные:
Найти: n.
Ответ
Структурная схема цифрового вольтметра и временные диаграммы, поясняющие ее работу, представлены на рис.4.1.

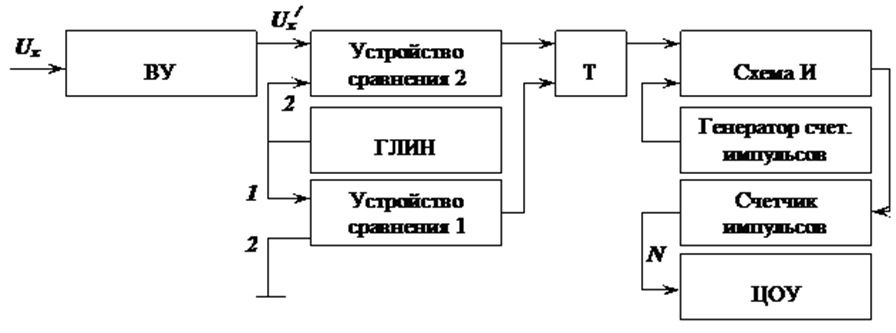

Рис.4.1. Структурная схема цифрового измерителя
На рисунке 4.1 изображаем структурную схему времяимпульсного вольтметра с двойным интегрированием и соответствующие временные диаграммы.
Данный тип цифрового вольтметра времяимпульсного преобразования включает:
- АЦП с промежуточным преобразование...
