Определить действующие значения фазных и линейных токов, тока в нейтральном проводе (для четырехпроводной схемы), а также численные значения и знаки углов сдвига фаз, записать мгновенные значения этих токов.
- Электроника, электротехника, радиотехника
Условие:
1. Определить действующие значения фазных и линейных токов, тока в нейтральном проводе (для четырехпроводной схемы), а также численные значения и знаки углов сдвига фаз, записать мгновенные значения этих токов.
2. Определить активную мощность всей цепи и каждой фазы отдельно.
3. Построить совмещенную векторную диаграмму напряжений и токов (только для симметричного режима).

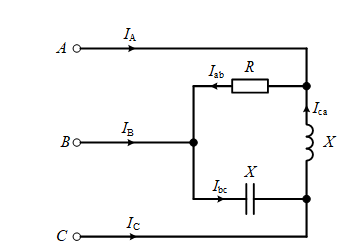

Дано: Uл=380 В; f=50 Гц; R=30 Ом; X=61 Ом
Решение:
Дано: Uл=380 В; f=50 Гц; R=30 Ом; X=61 Ом
1. Определим действующие значения фазных и линейных токов, тока в нейтральном проводе (для четырехпроводной схемы), а также численные значения и знаки углов сдвига фаз, запишем мгновенные значения этих токов.
При соединении нагрузки в треугольник фазные напряжения равны линейным:
Определяем полные комплексные сопротивления фаз:
