Условие:

Определить для заданного варианта токи во всех ветвях цепи, приведенной на рис. 1, если известны ЭДС и сопротивления ветвей. Значения ЭДС в таблице 1 приведены в вольтах, сопротивления резисторов – в Омах.

Расчет провести:

а) методом непосредственного применения правил Кирхгофа;

б) методом контурных токов;

в) определить ток ветви с номером k методом эквивалентного генератора для трех значений сопротивления

2. Проверить правильность расчета с помощью уравнения баланса мощностей.

Таблица 1.

Решение:

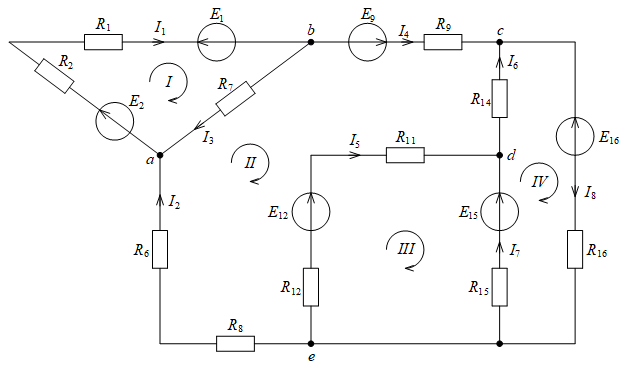

По исходным данным чертим расчетную схему (рис. 2).

Рис. 2

В рассматриваемой схеме (рис. 2) пять узлов и восемь ветвей с неизвестными токами . Для определения восьми неизвестных токов необходимо составить по законам Кирхгофа систему из восьми уравнений.
