Условие задачи
Имеются исходные данные: емкости конденсаторов С1 = 13 мкФ, С2 = 14 мкФ, С3 = 8 мкФ, С4 = 10 мкФ, С5 = 15 мкФ, заряд на пятом конденсаторе Q5 = 60٠10-6 Кл. Определить эквивалентную емкость батареи конденсаторов, напряжение, приложенное к зажимам цепи, напряжение и заряд на каждом конденсаторе, энергии. батареи конденсаторов.

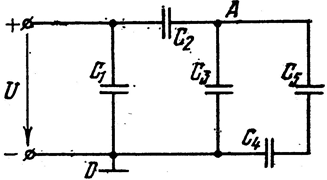

Рисунок 1 – Схема соединения конденсаторов
Ответ
1. Конденсаторы С4 и С5 соединены последовательно и имеют разныеемкости. Для расчета емкости С4,5 необходимо воспользоваться частным случаем последовательного соединения
2. Конденсаторы С3 и С4,5 соединены параллельно. Для расчета С3-5 необходимо воспользоваться свойством параллельного соединенияконденсаторов
С3-5 = С3 + С4-5 = 8 + 6 = 14 мкФ
3. Конденсаторы С2 и С3-5 соединены пос...
