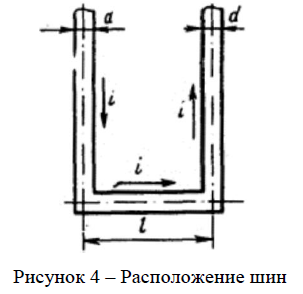

Определить электродинамическое усилие, действующее на перемычку, соединяющую две параллельные шины круглого сечения (рис.4), если по шинам и перемычке протекает постоянный ток 𝐼 = 15 кА, диаметр шин и перемычки 𝑑 = 20 мм, расстояние между шинами 𝑙 = 0,5 м, шины имеют бесконечную длину.
Согласно закону Био-Савара, магнитная индукция, создаваемая участком 𝑑𝑙 прямолинейного проводника, по которому протекает ток 𝑖, равна:
где 𝜇0=4𝜋∙107Гн/м - магнитная постоянная; 𝑟 расстояние от заданного участка 𝑑𝑙 до точки наблюдения, м; 𝛼 угол между направлением на точку наблюдения и направлением тока на заданном участке.Тогда индукция магнитного поля на оси перемычки от тока в левом проводнике ...
