Определить электромагнитную мощность генератора и относительное изменение напряжения на его зажимах при переходе от номинального режима работы к режиму холостого хода.

«Определить электромагнитную мощность генератора и относительное изменение напряжения на его зажимах при переходе от номинального режима работы к режиму холостого хода.»
  • Электроника, электротехника, радиотехника

Условие:

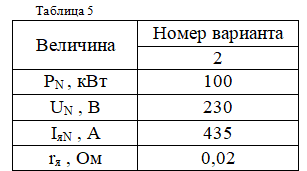

Известны номинальные данные генератора независимого возбуждения: номинальная мощность PN, номинальное напряжение UN, номинальный ток IN, а также сопротивление обмоток якоря в нагретом состоянии rя (Табл. 5).

Определить электромагнитную мощность генератора и относительное изменение напряжения ΔU (%) на его зажимах при переходе от номинального режима работы к режиму холостого хода. Построить внешнюю характеристику генератора. Реакцией якоря и падением напряжения в контактах щеток пренебречь.

Решение:

1. Определить электромагнитную мощность генератора Рэм (в номинальном режиме):

РЭМ = Е IяN

Е - ЭДС, индуцируемая в обмотке якоря генератора постоянного тока,

IяN - ток якоря генератора (в номинальном режиме).

Уравнение внешней характеристики генератора постоянного тока:

U = E rя Iя

в номинальном режиме это выражение примет вид:

UN = E rя IяN

отсюда ЭДС обмотки якоря Е:

Е = UN + rя IяN = 230 + 0,02 435 = 238,7 (В)

Электромагнитная мощность генератора РЭМ составит:

РЭМ = Е IяN = 238,7 4...
