Условие:

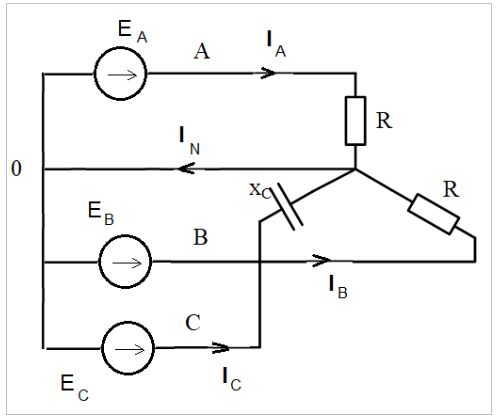

Для схемы электрической цепи по заданным параметрам и линейному напряжению, определить фазные и линейные токи в нейтральном проводе (для четырехпроводной схемы), активную мощность всей цепи и каждой фазы отдельно. Построить векторную диаграмму токов и напряжений на комплексной плоскости.
Решение:
Фазное напряжение

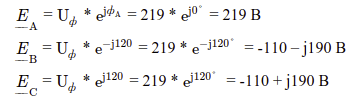

Определим ЭДС фаз источника в комплексной форме (для симметричного источника)
Комплексные значения сопротивлений фаз
