Определить фазные IФ и линейные IЛ токи потребителя и показания ваттметров W1 и W2. Построить векторную диаграмму токов и напряжений.

«Определить фазные IФ и линейные IЛ токи потребителя и показания ваттметров W1 и W2. Построить векторную диаграмму токов и напряжений.»
  • Электроника, электротехника, радиотехника

Условие:

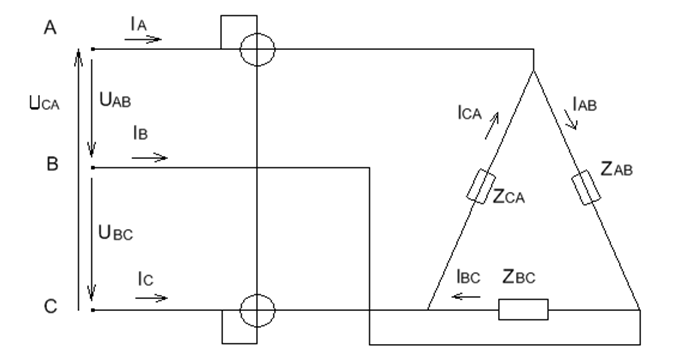

Потребитель электроэнергии (рис. 5), фазы которого соединены “треугольником”, питается симметричной системой линейных напряжений UАВ=UВС=UCA=UЛ. Определить фазные IФ и линейные IЛ токи потребителя и показания ваттметров W1 и W2. Построить векторную диаграмму токов и напряжений.

Исходные данные:

UЛ=380 В; Zав=21+i28, Ом; Zвс=20 Ом; Zса=28+i21, Ом.

Решение:

Дано:

UЛ=380 В; Zав=21+i28, Ом; Zвс=20 Ом; Zса=28+i21, Ом.

Найти:

IФ, IЛ, W1, W2.

1. Сопротивление фаз:

Zав=21+i28=35ei53˚, Ом; Zвс=20 Ом;

Zca=28+i21=35ei37˚, Ом.

2. Фазные токи:

Iaв=Uав/Zав=380еi30˚/35еi53˚=10.86e-i23˚=10.86(cos23˚-I sin23˚)=10.86(0.9205-i0.3907)=10-i4.24, A.

Iвс=Uвс/Zвс=380*е-i90˚/20=19e-i90˚=19(cos90˚-sin 90˚)=-i19, A.

Iса=Uca/Zca=380ei150˚/35ei37˚=10.86ei113˚=10.86(-si...
